LVGL 8 迁移到 9 后黑屏或花屏：缓冲区字节数与颜色格式检查表

作者LIU, ZHUOHUI

先把版本与故障固定下来

LVGL升级后能够编译，不代表显示驱动的接口契约已经迁移完成。先把现象分为黑屏、稳定错色、局部矩形花屏、内存越界四类，再记录首次出现的时刻：开机首帧就错，还是页面切换后才错？静态画面是否稳定？只看一张照片，通常无法确定错误发生在绘制、传输还是面板配置。

本文固定比较v8.3.11与v9.3.0，不把目标版本称为最新推荐版。保留旧版可工作固件，并固定同一板卡、屏幕、总线时钟和测试图；同时记录编译器、链接布局与lv_conf.h。以下是基于官方接口核对的诊断方法，尚未进行实机迁移。

重建显示对象与配置基线

显示移植层至少负责分辨率、存储空间、像素解释和刷新完成四件事。v8的驱动结构与draw buffer初始化，到了v9需要按display对象重新配置。主版本迁移说明解释变化方向，实际签名应对照v8.3.11头文件与v9.3.0头文件。

以目标tag的配置模板为起点，逐项迁回项目配置。兼容宏能恢复名称，不能证明容量单位、色深和完成语义仍然正确。建立“旧配置—新职责—验收证据”差异表，并检查tick、timer handler、活动屏幕所属display以及内存分配失败路径。没有进入刷新回调时，盲目改面板时序通常没有帮助。

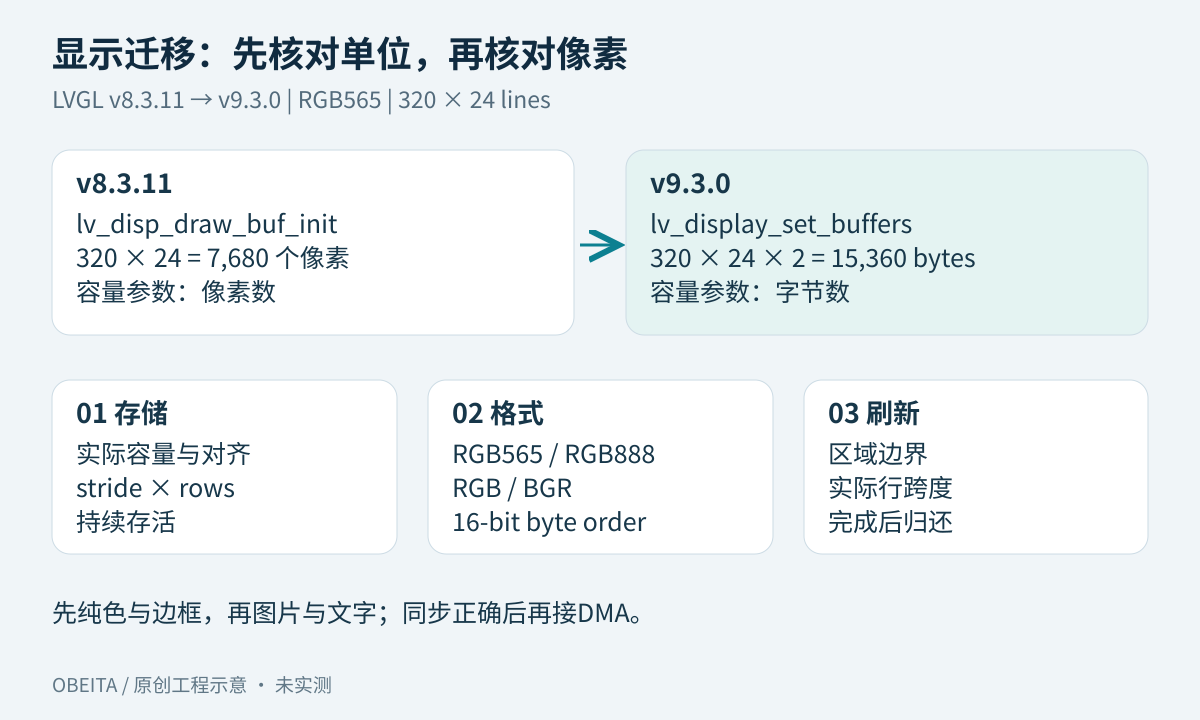

LVGL v8像素容量与v9字节容量对照，以及颜色格式、刷新完成的迁移检查示意。
原创工程示意图。320×24行RGB565容量为计算示例，并非实机迁移结果。

重新计算缓冲区容量和行布局

RGB565每像素2字节。宽320像素、缓存24行时，实际容量为320×24×2＝15,360字节。v8对应的draw buffer容量参数是7,680个像素，v9的lv_display_set_buffers接收15,360字节。直接沿用旧数字会少报容量；传入超过实际分配的数字，则可能让渲染器访问越界。

检查对象 计算或判定 保留证据
实际分配 320×24×2＝15,360字节 数组声明与链接位置
v9容量参数 使用实际存储的字节容量 set_buffers入参
每行跨度 仅紧密排列时为640字节 stride与行起点
全屏缓冲 320×240×2＝153,600字节/块 模式、容量与对齐

存在行填充时应按stride×行数预算，不能仍按像素数相乘。v9的lv_color_t也不能当作所有输出格式的存储单位，具体定义见颜色类型头文件。用窄矩形局部刷新检查驱动是否错误地按整屏宽度或区域宽度递增指针。

让颜色格式与屏幕传输保持一致

先显示红、绿、蓝、黑、白纯色，再显示相邻像素数值不同的渐变。RGB565与RGB888是像素布局问题，RGB与BGR是通道顺序问题，RGB565高低字节先后则是传输字节序问题。三者分开验证，不要看到错色就同时修改全部选项。

明确设置display颜色格式，再配置缓冲区。需要交换字节时，只在一个可解释的边界处理，并检查外设是否已做相同转换。持续保留的framebuffer若被反复原地交换，后续局部更新可能受到影响。先用软件生成的纯色证明链路，再检查图片转换器的版本、输出格式和透明度，避免资源错误掩盖驱动问题。

用同步最小刷新路径隔离显示问题

先用已知正确的阻塞发送验证区域坐标与数据量。区域终点包含在内，因此宽度为x2−x1＋1，高度同理；一像素边框可暴露末行末列遗漏。下面是按v9.3.0接口编写的示意伪码，未编译上板，对齐、stride、面板发送和错误恢复均需由目标移植层补充。

storage = 持续存活且正确对齐的存储(320 * 24 * 2)
display = lv_display_create(320, 240)
检查(display != NULL)
lv_display_set_color_format(display, LV_COLOR_FORMAT_RGB565)
检查(实际容量(storage) == 15360)
lv_display_set_buffers(display, storage, NULL, 15360,
                       LV_DISPLAY_RENDER_MODE_PARTIAL)

flush(display, area, pixels):
    检查区域边界与实际行跨度
    逐行阻塞发送(area, pixels, actual_stride)
    确认驱动已经停止读取源缓冲区
    lv_display_flush_ready(display)

刷新函数通过lv_display_set_flush_cb注册。底层函数返回“已入队”，不等于硬件传输结束。同步链路正确后，再按DMA刷新所有权检查恢复异步发送。

核对图片字体和页面资源的迁移

先选择一张图片、一个英文标签、一个中文标签和一个含裁剪文本的页面。把转换工具版本、输入资源与生成参数纳入构建清单；分别检查缺字、透明度、图像尺寸和解码路径，不要一次替换整个资源库后才寻找差异。

纯色与边框正确、只有图片损坏时，优先检查图片描述信息和解码结果。文字框位置正确但字符缺失时，先核对字形覆盖与编码。条件允许时，同时保存framebuffer截图和面板照片：内存图像正确而实屏异常，可把排查范围收敛到渲染之后。页面切换时出现旧内容，还要检查资源与对象的生命周期。

建立可重复的画面正确性验收

验收输入至少覆盖纯色、色条、边界矩形、中英长文本、局部移动区域和连续页面切换。每项记录固件标识、预期图、实际观察方式及通过条件。既检查冷启动，也检查重复切页；首帧正常无法证明后续不会使用过期存储。

差异表中的每个项目，都应给出证据或明确写明尚未验证的限制。保留旧版固件与回退方法，画面稳定之后再进入帧时间与带宽测量。若Linux板卡的基础panel链路尚未工作，可先建立板级bring-up基线。

需要固件与BSP诊断评估时，准备旧版与目标tag、硬件和面板信息、脱敏配置、最小flush代码及复现步骤，比单独提供黑屏照片更容易界定迁移工作量。

技术依据与验证范围

官方版本依据：v8 · v9 · migration · display · color
